Projekt Hasselberg

Erweiterung bestehender Infrastrukturen. Upgrade bestehender Links durch Neuinstallation von 3 Strecken. Unsere Aufgabe war es diese im Vorfeld zu planen, liefern und zu montieren.

Es gelten sehr hohe Anforderungen an die Abhörsicherheit, Manipulationssicherheit und Störungssicherheit durch Dritte gem. den BDEW Whitepaper Richtlinien und Leitfaden für sichere Kommunikation.
Die Richtfunksysteme werden in diesem Projekt eingesetzt, um die Übertragung der Digitalen Funksysteme (TETRA) sicherzustellen und die Funktionalität von Steuerung- und Regeltechnik zu gewährleisten.

Unsere erbrachten Leistungen in diesem Projekt:
• Berechnung der Funkfelder und der benötigten Antennengrößen nach Kundenvorgabe
• Auswahl der am besten geeigneten Richtfunkkomponenten
• Installation vor Ort an Standorten des Kunden (Sicherheitsauflagen)
• Einrichten von HTTPS/SFTP Zugriff auf das interne Web-Management der Anlagen
• SNMPv3 Aktivierung für manipulationssichere NMS Kommunikation
• Einrichtung der AES Verschlüsselung mit gegenseitigen ausgestellten eindeutigen Zertifikaten für die Verschlüsselung der Richtfunkframes auf der Luftschnittstelle
• Langzeit Übertragungsmessung (4h) hinsichtlich Stabilität (LOS / Jitter E1 und Ethernet)
• Erweiterte Sicherheitsanforderungen an die Industriekletterer und Ihre Ausrüstung gem. den internen Vorgaben der Energiekonzernen (z.B. nur TRILOCK)
• Frequenzkoordinierung mit der Regulierungsbehörde
• Beschriften und markieren der einzelnen Systemkomponenten
• Erstellen einer Dokumentation zur schnellen Wiederherstellung und Fehlersuche
• Telefonischer Support mit kurzer Reaktionszeit (u.a. mit Teamviewer)

Projekt Appetshofen/Hüssingen

Planung, Lieferung und Austausch von bestehenden alten Richtfunkanlagen im Rahmen der Systemerneuerung und zwingende Anpassung an ISMS Anforderungen der Energieversorger und öffentlicher Träger.

Es gelten sehr hohe Anforderungen an die Abhörsicherheit, Manipulationssicherheit und Störungssicherheit durch Dritte gem. den BDEW Whitepaper Richtlinien und Leitfaden für sichere Kommunikation.
Die Richtfunksysteme werden in diesem Projekt eingesetzt, um die Übertragung der Digitalen Funksysteme (TETRA) sicherzustellen und die Funktionalität von Steuerung- und Regeltechnik zu gewährleisten. Vorhandene Kabelstrukturen sind veraltet und nicht mehr in dem Umfang für moderne Übertragungstechnologien nutzbar, wie zum Beispiel für Echtzeit IP-basierende Verbindungen.

Unsere erbrachten Leistungen in diesem Projekt:
• Berechnung der Funkfelder und der benötigten Antennengrößen nach Kundenvorgabe
• Auswahl der am besten geeigneten Richtfunkkomponenten
• Installation vor Ort an Standorten des Kunden (Sicherheitsauflagen)
• Einrichten von HTTPS/SFTP Zugriff auf das interne Web-Management der Anlagen
• SNMPv3 Aktivierung für manipulationssichere NMS Kommunikation
• Einrichtung der AES Verschlüsselung mit gegenseitigen ausgestellten eindeutigen Zertifikaten für die Verschlüsselung der Richtfunkframes auf der Luftschnittstelle
• Langzeit Übertragungsmessung (4h) hinsichtlich Stabilität (LOS / Jitter E1 und Ethernet)
• Erweiterte Sicherheitsanforderungen an die Industriekletterer und Ihre Ausrüstung gem. den internen Vorgaben der Energiekonzernen (z.B. nur TRILOCK)
• Frequenzkoordinierung mit der Regulierungsbehörde
• Beschriften und markieren der einzelnen Systemkomponenten
• Erstellen einer Dokumentation zur schnellen Wiederherstellung und Fehlersuche
• Telefonischer Support mit kurzer Reaktionszeit (u.a. mit Teamviewer)

Besonderheiten:
• Sicherheitsausrüstung und Selbstschutz beim Besteigen von Türmen nur mit spezieller Ausbildung möglich (gem. den Vorgaben der Energieversorger: H2 und H3)
• DGUV 112-198 Arbeiten in der Höhe und korrekte Nutzung von PSA
• DGUV 112-199 Höhenrettung mit PSA und Rettungsgerät
• DGUV 203-030 Arbeiten an Funkstandorten (ehem. BG 8691)
• VDE 855.300 Vorgaben im Umgang mit Antennen und Sicherheitsbereiche
• BDEW Vorgaben (Verschlüsselung, Manipulation, Datensicherheit, Zugriff, Updates, Prozessablauf und Gewährleistung von zeitnaher Übermittlung von Softwareupdates, ect.)

Projekt 2018

Projekt Aichach II

Planung, Lieferung und Aufbau von einer hochverfügbaren und redundanten Richtfunkanlage zum Anbinden eines neuen Gebäudes.

Es wurden hohe Anforderungen an die Abhörsicherheit, Manipulationssicherheit und Störungssicherheit durch Dritte gem. den Konzernvorgaben gestellt. Der Kunde ist tätig im Umfeld von öffentliche Aufträge/Ausschreibungen und Dienstleistungen für kommunale Träger.

Die Richtfunksysteme werden in diesem Projekt eingesetzt, um die Übertragung eines neuen Gebäudes zu gewährleisten, da es vor Ort keine LWL-Infratrukturen gibt und die Kosten für eine eigene verlegte LWL die Kosten um das 16-fache der gelieferten Richtfunkstrecke übersteigen würde. In dem neuen Gebäude besteht ein erhöhtes Datenaufkommen aufgrund von CAD-Datentransfer in Echtzeit auf die Serverstrukturen im bestehenden Gebäude durch etwa 25 Mitarbeiter. Hierbei darf die IP-Telefonie nicht gestört werden.

Unsere erbrachten Leistungen in diesem Projekt:
• Berechnung der Funkfelder und der benötigten Antennengrößen nach Kundenvorgabe
• Auswahl der am besten geeigneten Richtfunkkomponenten
• Installation vor Ort an Standorten des Kunden
• Einrichten von HTTPS/SFTP Zugriff auf das interne Web-Management der Anlagen
• SNMPv2 Aktivierung für manipulationssichere NMS Kommunikation
• Einrichtung der AES Verschlüsselung mit gegenseitigen ausgestellten eindeutigen Zertifikaten für die Verschlüsselung der Richtfunkframes auf der Luftschnittstelle
• Zusätzliche QinQ VLAN End-to-End Tunnel auf dem Richtfunksystem zur erweiterten Datenisolierung gegenüber anderen Ethernet Ports der Anlage
• QoS basierend auf DiffSRV zur Priorisierung von VoIP auf der Funkschnittstelle
• Frequenzkoordinierung mit der Regulierungsbehörde
• Beschriften und markieren der einzelnen Systemkomponenten
• Erstellen einer Dokumentation zur schnellen Wiederherstellung und Fehlersuche
• Telefonischer Support mit kurzer Reaktionszeit (u.a. mit Teamviewer)
• Servicevertrag für 3 Jahre mit Ersatzteilen und Vor-Ort Support

Besonderheiten:
• DGUV 100-500 Betreiben von Arbeitsmitteln, Kapitel.2.10 Hubarbeitsbühnen
• DGUV 208-019 Sicherer Umgang mit fahrbaren Hubarbeitsbühnen
• DGUV 112-198 Arbeiten in der Höhe und korrekte Nutzung von PSA
• DGUV 112-199 Höhenrettung mit PSA und Rettungsgerät
• DGUV 203-030 Arbeiten an Funkstandorten (ehem. BG 8691)
• VDE 855.300 Vorgaben im Umgang mit Antennen und Sicherheitsbereiche

Projekt 2018

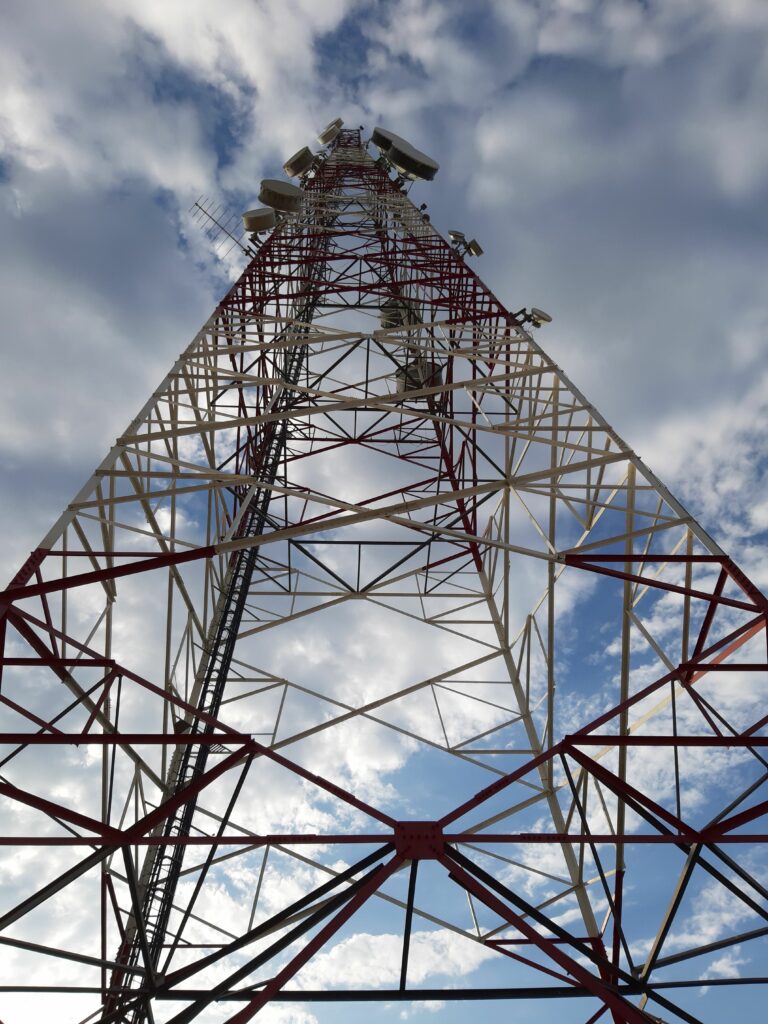

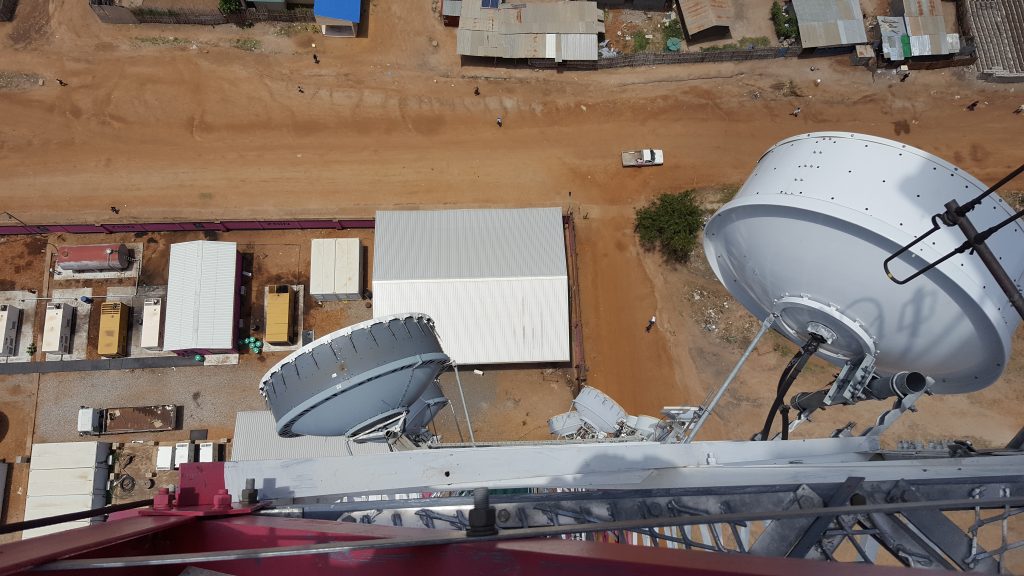

Projekt Süd Sudan II

Planung, Lieferung und Aufbau von sechs Richtfunkstrecken als Upgrade zur Übertragung von STM-1 und Ethernet. Ausführung als High-Availability-Redundant.
Sehr hohe Anforderungen an die Ausfallsicherheit und die Umgebungstemperatur.
Die Richtfunksysteme werden eingesetzt zur Übertragung aller ein- und ausgehenden internationalen Telefongespräche des Landes zu einem zentralisierten International-Voice-Gateway.
Dieses Projekt ist eine Weiterung des bestehenden von hefraTEC gelieferten Kommunikationsnetzes im Jahr 2017.

Unsere erbrachten Leistungen in diesem Projekt:
• Berechnung der Funkfelder und der benötigten Antennengrößen nach Kundenvorgabe
• Auswahl der am besten geeigneten Richtfunkkomponenten
• Installation vor Ort in der Hauptstadt Juba als Turn-Key-Projekt
• Koordinierung mit den lokalen Mobilfunkbetreibern zur Montage und Antennenposition
• Frequenzkoordinierung mit der Regulierungsbehörde vor Ort.
• Durchführung einer Schulung für Konfiguration, Installation und Fehlersuche
• Unterweisung in die Handhabung von persönlicher Schutzausrüstung und Werkzeug
• Beschriften und markieren der einzelnen Systemkomponenten
• Erstellen einer Dokumentation zur schnellen Inbetriebnahme und Fehlersuche
• Vorbereiten der Zoll- und Exportdokumente
• Telefonischer Support mit kurzer Reaktionszeit (Teamviewer)

hefraTEC hat sich im Rahmen dieses Projektes dazu entschlossen, den lokalen Technikern („Radio-Rigger“) die mit uns gearbeitet haben je mit einer geprüften persönlichen Schutzausrüstung und geeignetem Werkzeug auszustatten und in der Handhabung zu unterweisen. Hierfür wurden von hefraTEC vier zusätzliche Sätze persönlicher Schutzausrüstung, diverse Arbeitskleidung (S3 Sicherheitsschuhe, Arbeitshandschuhe, ect.) und ein weiteres Höhenrettungsgerät bis 110m Rettungshöhe gesponsert.

Besonderheiten:
• Sicherheitsausrüstung und Selbstschutz beim Besteigen von Türmen nur mit spezieller Ausbildung möglich (Eigenverantwortlicher Herstellung von Sicherungspunkte)
• Sehr hohe Temperaturen (Umgebungstemperatur 50Grad Celsius) und teilweise monsunartigem Regen (bis 150mm/h)
• Stahlbau und Metalloberflächen können nur mit Handschuhen angefasst werden
• Solar-Cover für die Sendeköpfe zum Verhindern von direkter Sonneneintrahlung
• Ausfallsicherheit durch Mehrfach-Systeme an mehrere Standorte
• Keine Zentrale Stromversorgung oder ähnliche Infrastruktur vorhanden
• Harsh-Enviroment Vorgaben Aufgrund der Wetterbedingungen
• Lokales Installationsteam mit geringen technischen Wissenstand und ohne Sicherheitsbewusstsein
• Montage am höchsten Sendemasten des Landes mit 100m Gesamthöhe, ohne Steigeinrichtung (Aufstieg dauert etwa 60 Minuten)

Erweiterungsprojekt 2018

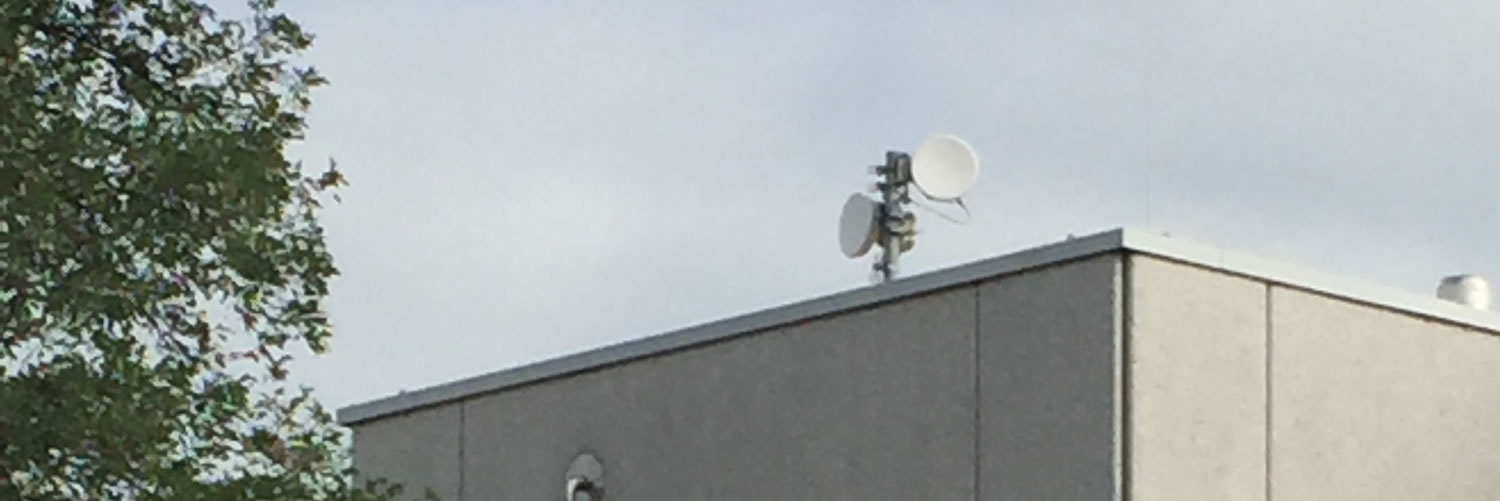

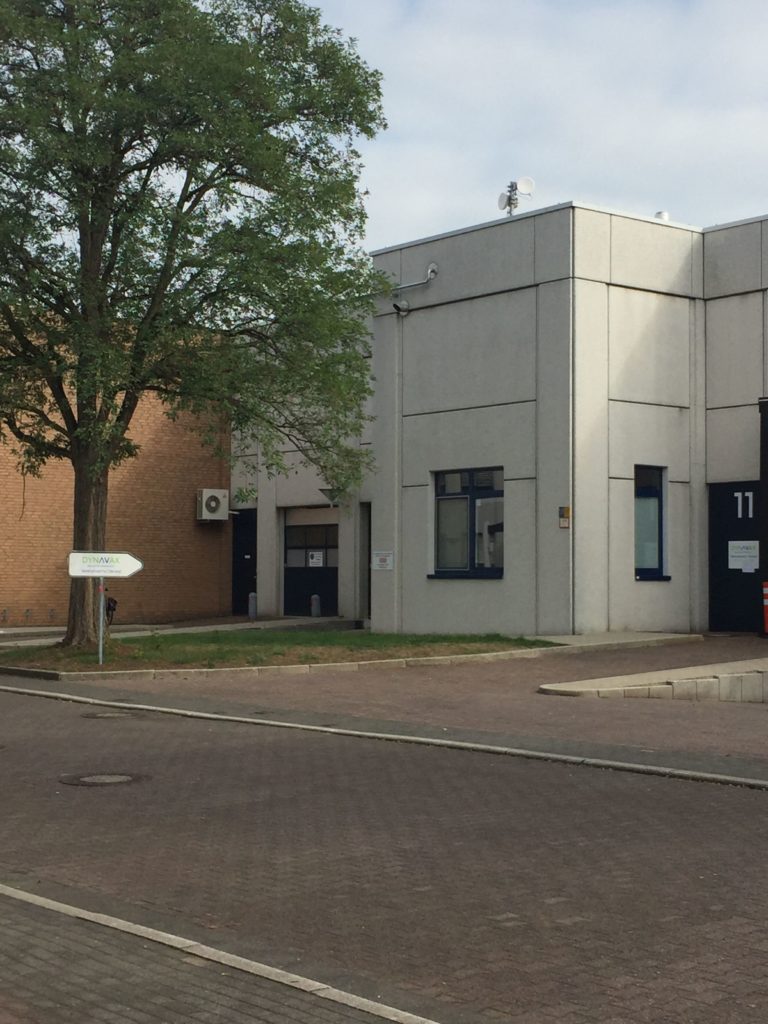

Projekt – Düsseldorf

Für einen kurzen Trip waren wir zur Neu – Positionierung und Umbau einer Richtfunk-Anlage in Düsseldorf.

  • Anlage vom Netz genommen
  • umgebaut und neu Positioniert
  • Neu verkabelt
  • In Betrieb genommen
  • Nach-Justierung der Antennen und der bestehenden Gegenstellen

Es hat uns sehr gefallen, schnell und unkompliziert dieses Projekt umzusetzen, und bedanken uns für das Vertrauen.

Infrastruktur Update an der Skiflugschanze

Unsere geplanten Massnahmen im FunkDSL Versorgungsgebiet der hefraTEC sind nun abgeschlossen.
Es ist uns nun möglich, allen Kunden in unserem Gebiet eine verbesserte und leistungsstärkere Internetversorgung zu bieten, um den gewachsenen Bandbreitenanforderungen gerecht zu werden. Mit der jetzigen Ausbaustufe unserer Standorte können wir bestehende Kundenanschlüsse mit bis 100Mbps versorgen und durch den Austausch von alten Empfangsantennen (oder bei Neukunden) sogar Bandbreiten bis 200Mbps ermöglichen. Die drei monatige Testzeit mit ausgewählten Kunden waren erfolgreich und wir werden das Portfolio nun offiziell erweitern.

Im Zuge der Umbaumaßnahmen haben wir auch unsere Verwaltungsumgebung modernisiert und neue Core-Router in Betrieb genommen. Dies ermöglicht es uns nun, auf Wunsch auch Sondertarife und Dienstleistungen zur transparenten Standortanbindung (wie ein virtuelles Netzwerkkabel) anzubieten, ohne dass die Daten durch das Internet geschleift werden müssen.

Unser Versorgungsgebiet hat sich im Jahr 2018 zudem auch vergrössert. Zwischen Oberstdorf, Sonthofen bis Burgberg sind wir nun in der Lage, diese Leistungen zu erbringen und bieten auch gerne unsere Funkanschlüsse als Sicherheitsbackup zu einer bestehenden kabel-basierenden Internetanbindung zu günstigen Tarifen an.









*Bildnachweis: Eren Karaman

Projekt Marktoberdorf

Im Raum Marktoberdorf, haben wir die Anbindung eines Neubaus mit dem bestehenden Stammwerk vorgenommen. In der Planung hat sich schnell die Bedeutung dieser Funkverbindung herausgestellt und wir haben uns für folgende Anlagen und Technik entschieden:

10/5 Gbit Richtfunksystem von SIAE, zur Ausfallsicherheit ist eine zweite Anlage mit 2,5/1 Gbit direkt alloutdoor an die Antenne montiert. Anlagen werden aus der Netzwerkinfrastruktur mit LWL angebunden und bieten durch diese Kombination volle Ausfahlsicherheit.

Standort 1

Standort 2



Projekt Illertissen

Im Raum Illertissen haben wir mehrere Firmenkunden mit lizenzpflichtigen Richtfunk vernetzt.
Besonders hervorzuheben ist der Kunde Illerplatic, welcher seit Jahren eine Richtfunkverbindung besitzt, welche von hefraTEC gebaut und gewartet wurde. Schwierigkeit an diesem System ist, das die Funkanbindung nur über einen Umlenkpunkt realisiert werden kann, welcher keinen Stromanschluss hat. Hierfür wurde eine passive „back-to-back“ Umlenkung mit zwei Parabolantennen gebaut. Bei dieser Art der Funkrealsierung hat man viel mehr Punkte in der Planung und Realsierung zu beachten, den durch die Anzahl der Antennen hat man schon mehr Einstellpunkte in einem einzigen Funkfeld zu justieren.
Nach 5 Jahren Betriebszeit stand die geplante Erneuerung der Anlage an, den wie jede Leistungselektronik (vergleichbar Switche/Computer/Handys) welche Hochverfügbar sein muss, sollte diese regelmässig ausgetauscht werden. Zudem reichte die bisher übertragene Datenrate von 400Mbps nicht mehr aus und die Anlage wurde im Rahmen geplanten Modernisierung auch auf 1000Mbps aufgerüstet.

Projekt Süd-Sudan

Als Turn-Key-Partner für ein Schweizer Unternehmen haben wir in der Haupstadt des Süd-Sudan Dschuba (Juba) mehrere Richtfunksystem berechnet und vor Ort gebaut.
Diese Richtfunksysteme dienen der Anbindung der vorhandenen Mobilfunkunternehmen an ein modernes Voice-Gateway für internationale Telefonie.
Für dieses Projekt waren wir mehrfach vor Ort um die Gegebenheiten zu erkunden, die Installationsmaterialien zu bemessen und natürlich auch die Anlagen zu montieren und die Verbindungen aus dem Provider-Core-Switches aufzuschalten.

Wichtig in diesem Projekt war die Ausbildung der lokalen Techniker in die verbauten Systeme und in den richtigen Umgang mit Persönlicher Schutzausrüstung für Höhenarbeiten an Türmen.





Projekt Linz AG Österreich

Für den österreichischen Stadtnetzbetreiber Linz AG hat die hefraTEC GmbH ein modernes Richtfunknetz geplant und geliefert, um die neuen TETRA-Betriebsfunkstationen im teilweise hochalpinen Versorgungsumfeld stabil anzubinden. Technisch musste die Synchronisierung und Taktübertragung wurde mittels der Unterstützung des Protokolls 1588v2 B.C. und das interfacebasierende Protokoll SyncEthernet gewährleistet werden damit alle Basisstationen über Ethernet anstelle E1 angebunden und zeitsynchron arbeiten.
Für einen Stadtnetzbetreiber ist eine lange Lebensdauer und Ersatzteilversorgung ausschlaggebend bei der Vergabe.  Der von uns angebotene europäischen Hersteller zeichnet sich durch eine Werksgarantie von 5 Jahren auf die Elektronik aus und eine Reparaturgarantie der Units für 10 Jahre ab der Auslieferung aus.
