Aktive Umlenkung

mit einem dualpolarisierten Richtfunksystem (XPIC 2+0)

Hochverfügbare und breitbandige Richtfunkanbindung mit lizenzpflichtiger Technik zwischen zwei Gebäuden ohne Sichtverbindung mit aktivem Umlenkpunkt. Realer 800Mbps Single-Data-Stream realisiert über ein XPIC dualpolarisiertes Richtfunksystem mit integrierter Layer 1 Aggregierung und gleichkanal Frequenzzuteilungen.

Unsere erbrachten Leistungen in diesem Projekt:

  • Planung und Realisierung des Projekts (Full-Turn-Key Projekt)

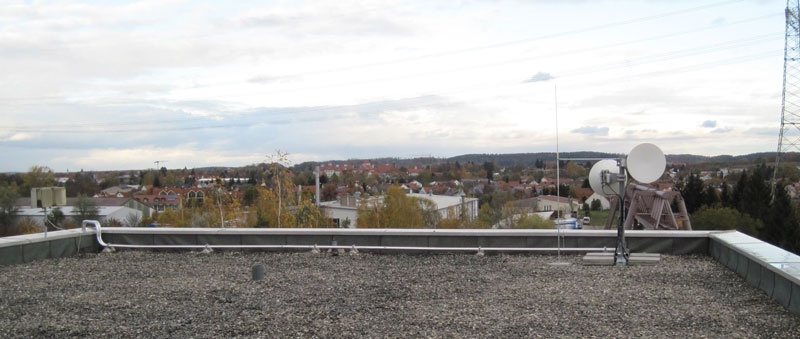

  • Erstellen der Infrastruktur an allen drei Standorten
  • Erweiterung des vorhandenen Blitzschutzes
  • Inbetriebnahme des Systems und Ausrichten der Antennen
  • Nachweis der Leistungsfähigkeit mit kalibrierten Messgeräten
  • Technische Unterweisung in das System bei der Übergabe
  • Telefonischer Support

 Besonderheiten:

  • Aufbau musste an einem Tag erfolgen wegen Zugangsbeschränkungen
  • System kann nur am Wochenende umgebaut werden, da es Betriebswichtig ist
  • Blitzschutzmaßnahmen
  • Servicereaktion unter einer Stunde, Vor-Ort in maximal 4 Stunden
  • Hochverfügbarkeit, fällt eine Komponente aus, können die übrigen Teile die Verbindung aufrecht erhalten
  • XPIC Dualpolarisiertes System mit 800Mbps Netto Übertragungsbandbreite
    (2×400 Layer1)

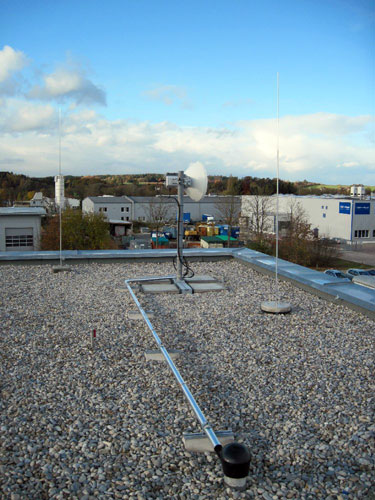

  • Die Koaxialleitungen wurden in Aluminium-Steckrohren über das Dach verlegt um diese zusätzlich zu schützen

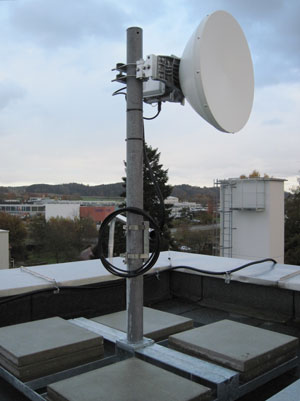

  • Verwendung von speziellen Betonsteinen mit integrierter C-Schiene

Realisierung 2013, Umbau 2014, Erweiterung 2015, Erneuter Umbau geplant für 2018
